Concepto

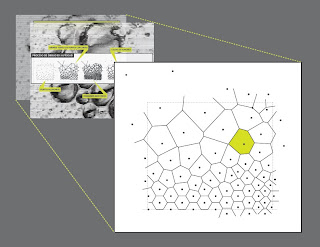

En base al concepto de la entrega pasada de CNC, del patrón que surgio a base de la teselación de celulas de VORONOI, tome una sola celda y en base a esa empece a modelar mi revistero.

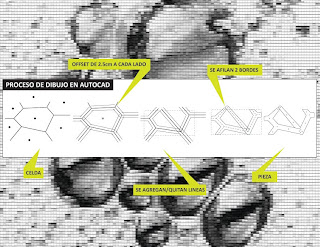

El proceso empezó en AUTOCAD con las puras lineas de la celda, a esta le di un Offset de 2.5cm a cada lado, posteriomente hice un cuadro de referencia de 50cmx25cm, recorte lo que seria el modelo bidimensional y puse la referencia de las perforaciones donde iria cada palito de madera de 5mm de diametro cada uno para poderlo ensamblar.

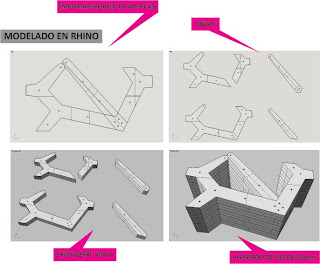

En el primer intento de hacer el despiece todo se complico ya que las piezas como tal eran muy grandes y solo cabrian una en cada lamina de 60cmx45cm para meterlas al la cortadora laser y de haber sido asi hubieran tenido que ser mas de 50 laminas. Así que el siguiente paso fue modelar la pieza en Rhino para poder seccionar cada "costilla" y modularla para generar un mejor despiece y con menos desperdicio. Ya en el proceso de modelado, desde Rhino importe la las lineas del modelo bidimensional y les di un planarsrf para hacerlas superficies, despues les di un extrudesrf a cada una de estas de 40mm (osea 10 piezas de 4mm correspondiente a una lamina de carton corrugado). En base a esto hice la modulacion de las piezas achicando unas y dejando otras todo en base a su propio ensamblaje. Ya para terminar le di un contour a todo a cada 4mm para sacar todas mis piezas y hacer el despiece.

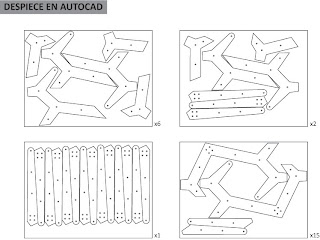

Como resultado de este proceso, salieron 24 laminas de 60cmx45cm listas para la cortadora laser. Otras de las cosas a tomar en cuenta fue el sentido del corrugado del carton para que la pieza quedara toda homogenea en sus cantos.

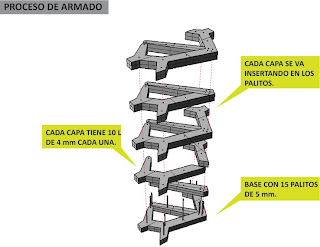

El proceso de ensamblado fue muy sencillo pues como es una sola pieza extrudeada solo fue nesesario seguir unos sencillos pasos para ensamblar toda la pieza. Así pues pieza tras pieza se fueron insertando en los palitos de madera de 20 cm de largo por 5mm de diametro.
