CNC 3D BLOQUE - MENCHELLI - ANADÓN

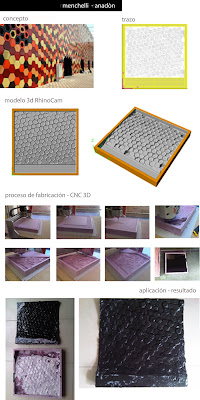

En esta lámina se narra el proceso de desarrollo del ejercicio partiendo de un concepto base y haciendo los distintos pasos de elaboración en rhino y después apliclarlo a la cortadora CNC 3D, produciendo un molde en el cual se aplico resina para producir la pieza .

El concepto nace aparitr de una fachada, el trazado de la fachada se utilizó para el modelado en rhino y de esta manera crear la superficie deseada. Al aplicar el rhinocam, se le introdujo el tamaño de broca y los acabados paralelos, de esta manera se simuló la forma en que iba a trabajar la cortadora.

Para la creación del molde se utilizó poliestireno extruido pegando 3 capas de 60 x 60 cm para dar la altura deseada y la profundidad proyectada. Al terminar el proceso de la cortadora, se aplico silicón al molde para que así al aplicar la resina no hubiera problema y se conservara el molde. Después del fraguado, se retiró el molde, la textura y forma se produjeron con éxito.
A continuación se muestra el proceso de la cortadora en una simulación:
